加药计量泵实操过程中的控制难点解析

众所皆知,目前计量泵的市场前景非常的宽广。尤其是在加药环节,几乎都会运用到计量泵。譬如PAC,PAM等絮凝剂在添加的过程中必备的就是加药计量泵。今天小编就以加药计量泵的控制难点做以整理分享。

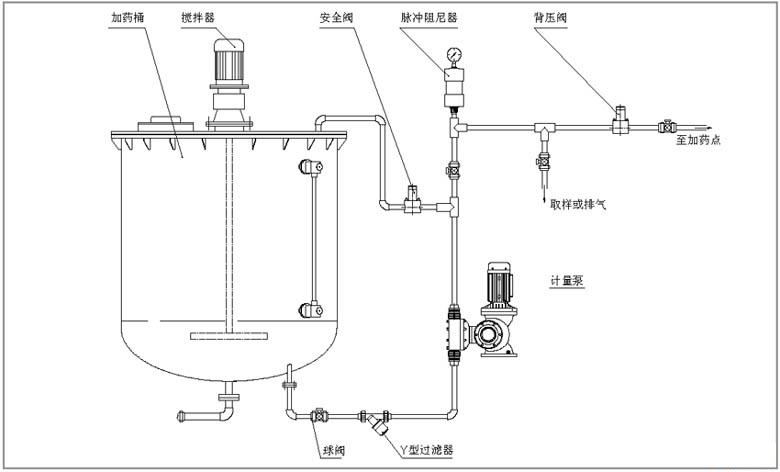

加药计量泵实操过程中的控制难点解析(图1)

常规模拟/开关信号调节方式


过程控制应用中广泛采用0/4-20mA模拟电流信号作为传感器、控制器和执行机构间信号交换的标准,具有外控功能的计量泵亦主要采用这种方式,实现对冲程频率和冲程频率的外部调节。

位置式伺服机构是实现冲程长度调节的最普遍方法。一体化的伺服机构被设计成能够直接接受来自调节器或计算机的0/4-20mA控制信号,从而自动调节冲程长度在0-100%范围内变化。

相对而言实现冲程频率调节的方法比较多样,主要有变频电机控制和直接继电触点控制两种。经由0/4-20mA电流信号控制的变频调速器驱动计量泵电动机按所需速度运行,从而实现冲程频率的调节。对于电磁驱动和部分电机驱动的计量泵,亦可以利用外部触点信号来调节冲程频率。


基地式控制方式


在某些特殊场合,如ph值调节,计量泵作为执行器,在调节器的控制下添加酸或碱。为简化系统配置和提高可靠性,以微处理器为核心的嵌入式控制系统被直接集成到计量泵内,如此只需外接一支pH传感器,即可构成完整的调节系统。这种基地式智能计量泵概念也适用于控制其它工艺参数,如氧化还原电位(ORP)和余氯浓度调节等应用场合。

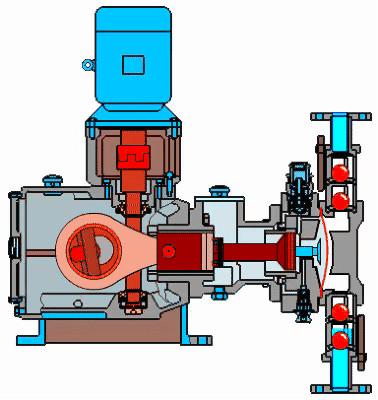

加药计量泵实操过程中的控制难点解析(图2)

设定程序式控制


由于内部集成了微处理计算机,一些计量泵产品的调控性能和操作性能得到了充分提升,在跟随外部控制命令实现实时计量流量调节之外,还具有定量添加,时间序列触发程序式添加,事件序列触发程序式添加,时间-事件混合触发程序式添加和自动校正等多种工作模式,并可以提供以泵出流体总量,剩余冲程次数和待输送流体容量,设定冲程长度和其它相关的计量泵工作参数等有用信息。

时间序列触发程序式工作方式令计量泵完全依据实时时钟,按预先规划的任务清单,在指定时刻按设定的冲程次数或时间定量添加工作介质,时间可以以每小时,天,工作日,公休日,一周和二周为周期灵活设定;而事件序列触发程序式工作方式令计量泵完全依据实时触发事件,按预先规划的任务清单,在特定事件发生时(触点输入)按设定的冲程次数或时间定量添加工作介质。以上两种方式可以有机混合,完成更复杂的时间-事件混合触发工作模式。最多可设定81个事件。

一个简单的例子是冷却塔循环水消毒灭藻系统。消毒剂以特定浓度根据补充水流量比例添加;并按工艺要求,在比例添加过程当中,每周还应脉冲式大剂量添加一次消毒剂(如设定在周五12-13时),并要求此时暂停比例添加作用。整个编程十分简捷,令复杂多变的流体添加任务得以轻松而精确地实现。


现场总线ProFibus控制方式


在石油化工等大规模高自动化成度的应用场合,利用数字通讯协议进行自动化设备之间数据的高速传输进而组成网络式控制系统,容量大,可靠性高,已成为发展的主流。继二十世纪九十年代初被纳入德国DIN标准后,现场总线ProFibus于九十年代末又成为欧洲标准(EN50170),在世界范围内得到广泛采用,已成为现场总线技术中代表性协议之一。
