深度还原柱塞计量泵的奥秘

众所皆知在计量泵的实际应用过程中，主要是以柱塞计量泵和隔膜计量泵作为代表性产品系列，尤其是柱塞计量泵，由于其结构简单，稳定性好，价格便宜等因素深受市场推崇。今天我们就来深度剖析一下柱塞计量泵的奥秘。

基本参数

流量范围: 0-200 L/H

压力范围: 0-30MPA

电机功率: 370W-550W,220V / 380V / 110V / 24V, 50/60Hz

驱动系统: 两相、三相标准

电机防护等级: IP55, IP54,

泵头: SUS304, SUS316

活塞: SUS304, SUS316,

陶瓷 阀球: ZrO2, SUS304, SUS316

环境温度: -30℃ ---180℃

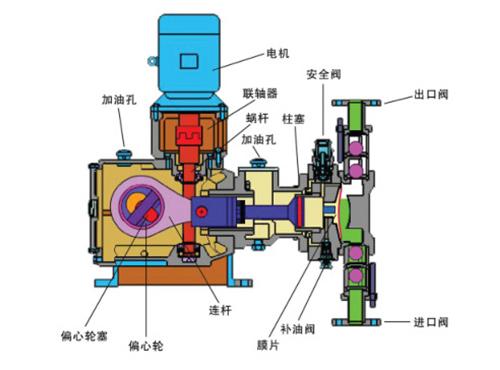

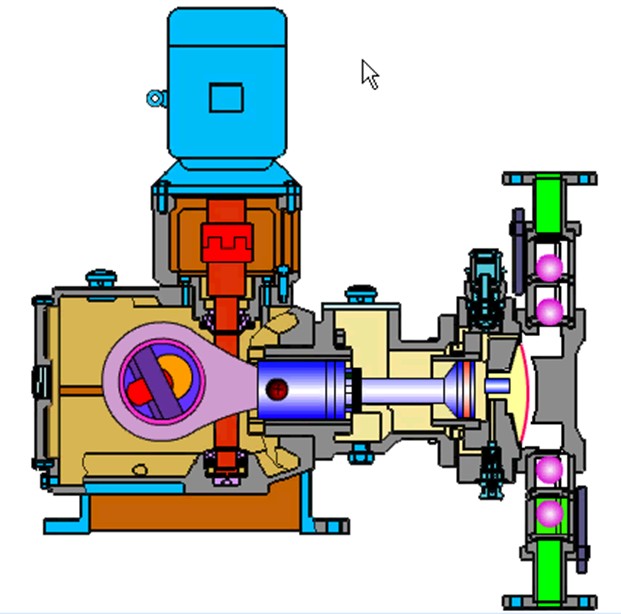

拆卸方法

1、拆下柱塞式计量泵进出口管路上法兰及阀座压紧螺栓后，即可依次取出阀套，阀球限位卡，阀球、阀座。

2、拆下缸盖紧固螺栓，即可取出缸盖、隔膜、限位板。

3、把柱塞移向前死点，将柱塞从十字头上旋出，松开填料压紧螺母后即可向外移出柱塞。

4、拆下隔膜液压缸与机座的连接螺栓，即可取下液压缸与机座的连接螺栓，即可取下液压缸，一般情况下，此缸都不用取下。

5、松开柱塞式计量泵油环的压盖螺栓，即可取出填料、隔环和柱塞套。

6、松开油环的压盖螺栓，即可取下刮油环。

7、放掉传动箱体内的润滑油，拆下箱体后端的有机玻璃板。

8、拆电机，取出联轴器，拧下轴承盖压紧螺母，将轴承盖、轴承、蜗杆和抽油器从传动箱体拿出。

9、拆除行程调节电机的接线，打开调节箱盖，拆下调节箱压紧螺母，旋转调节转盘，将调节丝杠和调节箱从上套筒从传动箱体上拆下。

10、拆下托架压紧螺母，将托架从传动箱体上取出，打开传动箱体上盖，从箱体拆出十字头销。

11、轻轻向上拉出滚针座，再小心地把滚针一根根检出，不可遗漏。

12、轻轻把拉杆连同偏心块分开后取出。

13、向上拉出N轴，即可取出拉杆、偏心块套。

14、松开N轴上内六角螺栓，取下轴承压盖，卸下锁紧螺母后，即可拆下轴承、轴承箱。

15、当柱塞式计量泵需要更换蜗轮轴上轴承和蜗轮时可用力把蜗轮向上拔，如果配合过紧而拔不出时，把箱体的地脚拆掉，把箱体吊起并倒过来，拆开下面的轴承压盖，用铜棒敲。

柱塞计量泵的功能特性

1、与介质直接接触部位全采用不锈钢及四氟材质。过流适应一般颗粒，无毒无味。

2、易损部件全部经过特殊化处理，质量保证。

3、内部配置性能卓越的调节器总成，延长泵的使用寿命，并降低了噪音。

4、地定量输出也可在泵运行或停止时也可任意调节流量，精密度高可达正负百分之一。

5、吐出压力最高一款系列可达500KG。

6、适用于输送温度为-30～120℃，粘度为0.3～1000mm2/s的介质。
