计量泵机构特点及使用说明

计量泵机构特点及使用说明

计量泵分为两个大类，一个是柱塞计量泵，一个是隔膜计量泵。下面我们对这两种计量泵的机构做一下简单说明。

柱塞计量泵：电机通过直联传动带动蜗轮蜗杆副作变速运动，在曲柄连杆机构的作用下，将旋转运动转变为往复直线运动。柱塞在往复直线运动中，直接与所输送的介质接触，通过泵头上的单向阀启闭作用完成吸排目的。达到输送液体的功能。以一个柱塞为原理介绍，一个柱塞泵上有两个单向阀，并且方向相反，柱塞向一个方向运动时缸内出现负压，这时一个单向阀打开液体被吸入缸内，柱塞向另一个方向运动时，将液体压缩后另一个单向阀被打开，被吸入缸内的液体被排出。这种工作方式连续运动后就形成了连续供液。

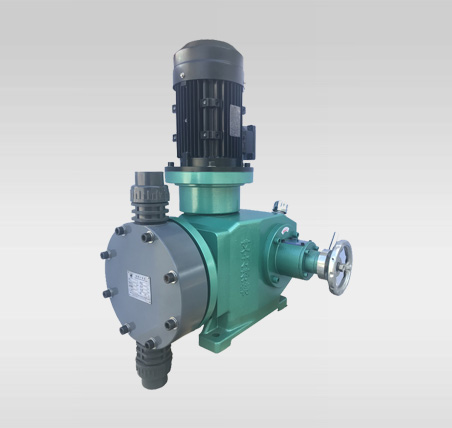

隔膜计量泵：电机通过直联传动带动蜗轮蜗杆副作变速运动，在曲柄连杆机构的作用下，将旋转运动转变为往复直线运动。滑杆与隔膜片直接连接，工作时滑杆往复运动时直接推(拉)动隔膜片来回鼓动，通过泵头上的单向阀启闭作用完成吸排目的。达到输送液体的功能。

使用说明如下：

1 柱塞式计量泵：柱塞在往复直线运动中，直接与所输送的介质接触，在进出口单向阀的作用下完成吸排液体。适用各种高压，低压(使用压力0-60Mpa)，强腐蚀性场合。计量精度小于0.5%。

2 液压隔膜式计量泵：借助柱塞在油缸内的往复运动，使腔内油液产生脉动力，推动隔膜片来回鼓动，在进出口阀的作用下完成吸排液体的目的。由于隔膜片将柱塞与输送的介质完全隔开，因而能防止液体向外渗漏。它的压力使用范围在0-35Mpa之间。液压隔膜式计量泵每台配置三阀或二阀装置：自动补油阀，安全阀，排气阀。计量精确，耐高压，耐强腐蚀且完全不泄漏是它的显著优点。

3 机械驱动隔膜式计量泵:它与液压隔膜式的区别是滑杆与隔膜片直接连接，工作时滑杆往复运动时直接推(拉)动隔膜片来回鼓动，通过泵头上的单向阀启闭作用完成吸排目的。它具有液压隔膜泵不泄漏，耐强腐蚀的突出优点，而且价格便宜。适用于低压和中小流量的场合。

3 计量泵行程调节的特点

计量泵是专门用于计量输送液体的泵。绝大多数计量泵都采用柱塞泵和隔膜泵的结构(见往复泵)，也有用齿轮泵的结构的，因为它们可以保持与排出压力无关的恒定流量。计量泵有流量可调节和不可调节的两种，前者的适用性更广。

流量主要通过改变行程长度调节，例如改变曲柄半径、柱塞回程时后止点位置和柱塞杆与十字头连接处的间隙，也可通过改变往复次数或同时采用两种方法来调节流量。虽然行程长度可以从零调至最大，但为保证计量精度，一般都限制在30～100%范围内。
