计量泵的型号介绍

液压隔膜传动机构

⑴ 由电机动力传递给蜗杆、蜗轮实现减速旋转,促使曲轴、连杆机构作往复运动,带动柱塞产生液力。

⑵ 行程调节机构由曲轴、偏心轮、调节螺母、调节丝杆、调节手轮(手柄)、刻度盘(指针)和标尺构成,由改变偏心距来达到柱塞的相对行程。

液压系统

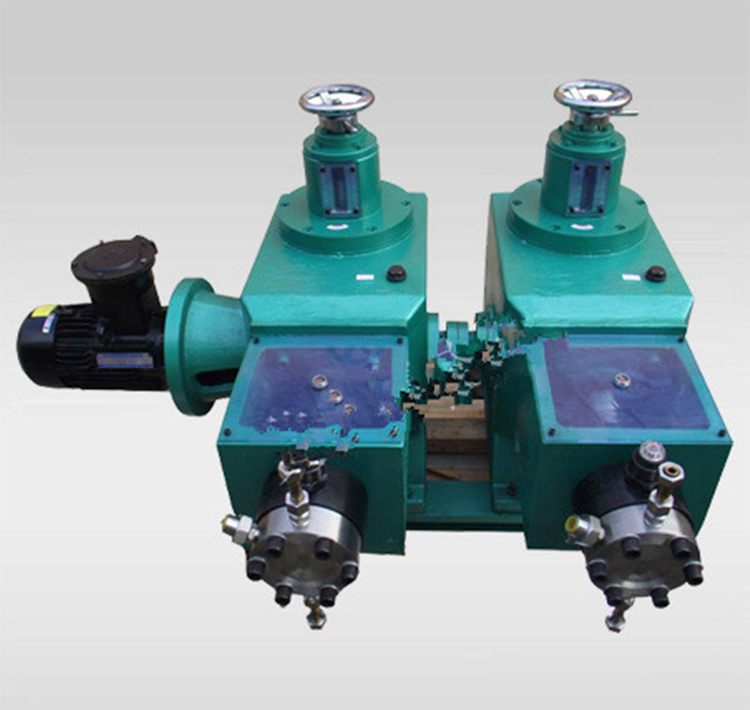

计量泵的型号介绍(图1)

⑴ 液压液压隔膜式式计量泵的液压系统,其结构由柱塞、缸体、缸盖、进出口阀、液压隔膜式和三阀组成(即:放气过载阀、限位阀、补偿阀)。在工作中由膜片隔开液压油和介质,故液压隔膜式式计量泵有无泄漏的优点。

⑵液压隔膜式式计量泵液力端的柱塞由传动端的曲柄连杆机构的往复运动带动进行工作。柱塞在液压腔内作往复运动,促使液压油的压力变化,使液压隔膜式挠曲位移来输送介质,液压腔内液压油量的相对稳定,由三阀的功能来保持。

⑶ 过载阀自动排出液压油中进入液压腔内的气体,保证工作的平稳,避免了液压油过多或排放管道受阻产生超压自动开启载载阀,达到保护目的。

⑷ 限位补偿装置是借助液压隔膜式推动限位阀的开放,按液压腔内的真空度随时补充油量,保证液压腔内液压油的充满。

电磁隔膜

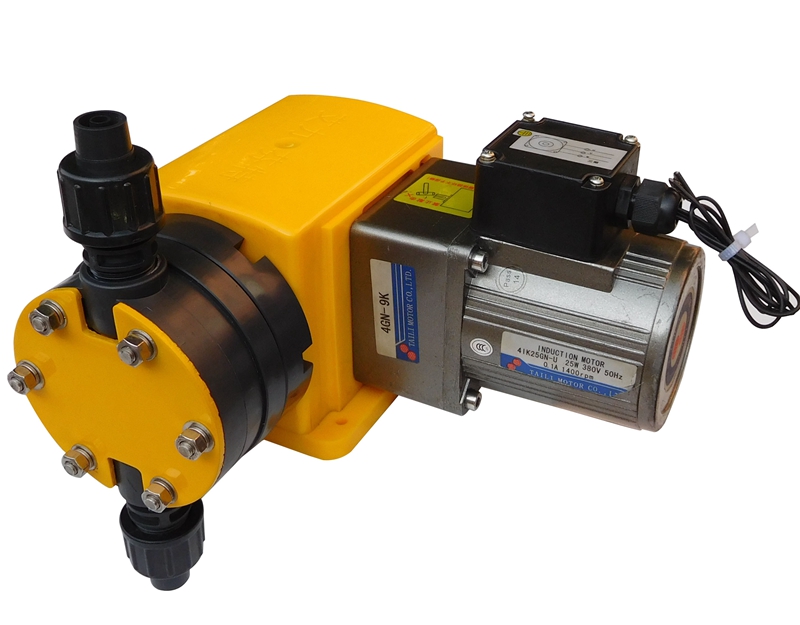

计量泵的型号介绍(图2)

概述:电磁计量泵是利用电磁推杆带动隔膜在泵头内往复运动,引起泵头膛腔体积和压力的变化,压力的变化引起吸液阀门和排液阀门的开启和关闭,实现液体的定量吸入和排出。 电磁计量泵是由电磁铁为驱动,为输送小流量低压力管路液体而设计的一种计量泵,它以结构简单、能耗小、计量准确以及调节方便而在行业内受到欢迎,设计原则为“简单实用”,不过它的缺点就是计量流量小(常见是<90升每小时),对管路压力要求比较低,从某些方面限制了它在工业上的应用。

应用:电磁计量泵广泛地应用于石油、化工、电力冶金、矿山、造船、轻工、农业、民用和国防等各部门。idose电磁计量泵引进吸收国外生产技术 ,最大流量可以达到100L/H;国外垄断大流量电磁计量泵。

机械柱塞

主要有普通有阀泵和无阀泵两种。柱塞式计量泵因其结构简单和耐高温高压等优点而被广泛应用于石油化工领域。针对高粘度介质在高压力工况下普通柱塞泵的不足,一种无阀旋转柱塞式计量泵受到愈来愈多的重视,被广泛应用于糖浆、巧克力、水泥助磨剂和石油添加剂等高粘度介质的计量添加。因被计量介质和泵内润滑剂之间无法实现完全隔离这一结构性缺点,柱塞式计量泵在高防污染要求流体计量应用中受到诸多限制。
