浅析计量泵的工作原理

       计量泵又名定量泵或比例泵。顾名思义就是按照设定的计量进行泵力传输的工具，一般应用于聚丙烯酰胺絮凝剂的加药装置配套使用，目前可分为隔膜式计量泵和柱塞式计量泵等。其常规组件一般是由电机、传动调节件、液力端三大核心部分组成。下面我们就这3大核心部件进行逐一讲解。

       首先电机部分是传输动力的部分，该部分采用Y系列普通电机或YB系列防爆电机，电机与传动机构用电机托架以法兰型式连接，经爪型联轴器把电机转矩传递给蜗杆。

       其次传动机构均由蜗杆蜗轮减速经偏心轮端面键传递扭矩，“N”形轴在偏心轮内起调节偏心距作用，偏心轮套入连杆大头，因偏心轮旋转，通过连接件带动柱塞作往复运动。泵的流量调节通过改变柱塞行程长度的方法来实现，柱塞行程长度的调节采用“N”形轴机构，只要轴向移动“N”形轴就可改变偏心轮的偏心距，从而改变柱塞行程，达到调节流量的目的。

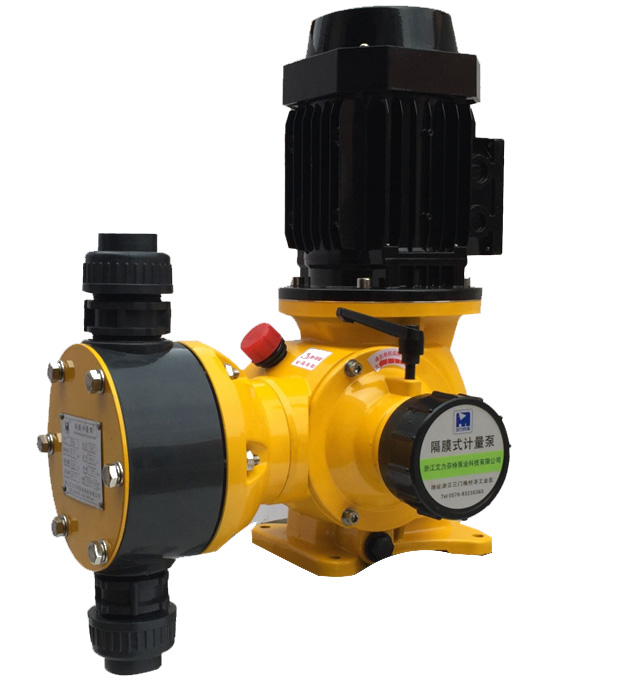

       最后说液力端，他是输送液体介质部分。柱塞式是由防腐柱塞、动密封组件和进出口单向阀组成，直接与所输送的介质接触工作。隔膜式是由隔膜片和限止网板将液压油与所输送的介质隔开，确保输送的介质不泄漏。

       在计量泵运转过程中计量泵的电机旋转运动，带动蜗杆转动。蜗杆通过蜗轮机构和偏心轮的作用，得到连杆的往复运动。连杆推动活塞使活塞在计量泵工作室内作往复运动。当活塞向左运动时，泵腔内形成真空，吸入阀打开，排出阀关闭，液体进入泵腔；当活塞向右运动时，此时吸入阀关闭，排出阀打开，液体从排出阀排出。

      以上就是计量泵的基础工作原理及核心组件，只有清楚的了解其原理才能有效的进行行业选择。目前石油，化工，食品等行业应用计量泵最为广泛。
