机械隔膜式计量泵

JBM系列机械隔膜计量泵

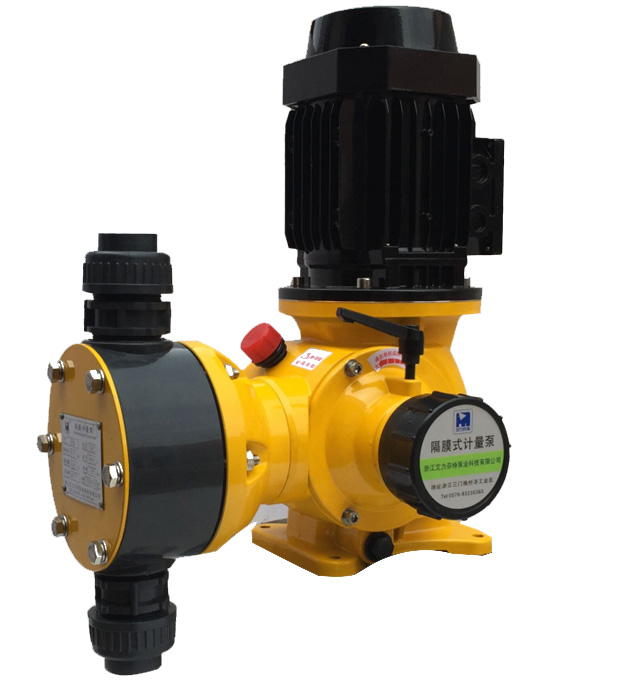

JBM系列机械隔膜计量泵(图1)

JBM系列机械隔膜计量泵特点:


双偏心调节,曲柄连杆机构
1、最大额定流量Ф=500L/h
2、最大排压:P=1.2Mpa
3、多种材质泵头可选(PVC、PCDF、PTFE、304、316L)
4、机械驱动PTFE膜片
5、手动/自动冲程调节/数字变频控制均可选
6、冲程在静态及动态条件下均可调节
7、最大介质温度:-100C—1000
8、泵调节范围10%-100%流量精<+1%
9、可安装隔膜破裂报警监测机构

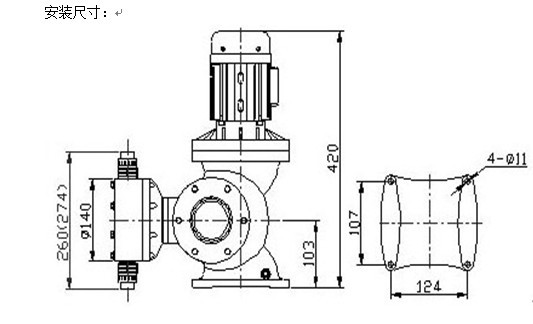

JBM系列机械隔膜计量泵(图2)

型号

流量(L/H)

最大压力(Mpa)

泵速

隔膜(mm)

进出口直径(mm)

电机功率(KW)

重量

(KG)

JBM-25/1.2

25

1.2

72

84

DN15

0.37

22

JBM-50/1.0

50

1.0

JBM-80/0.8

80

0.8

JBM-120/0.7

120

0.7

110/85

JBM-170/0.7

170

140

JBM-240/0.6

240

0.6

JBM-330/0.5

330

0.5

180

110/95

0.55

JBM-420/0.5

420

DN25

JBM-500/0.5

500

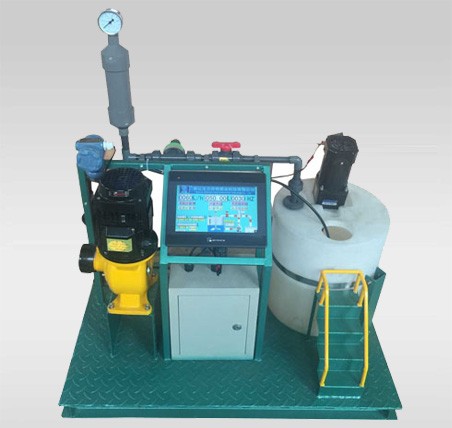

JBM系列机械隔膜计量泵(图3)
