柱塞计量泵工作原理及特点分析

柱塞计量泵因为结构简单，且有耐高温高压等优点，通常在石油化工范围，还可在多领域运用比如说天然气开采科研，印染，造纸，环保，尤其是水处理工业等，今天小编就柱塞计量泵的工作原理及柱塞计量泵特点进行分析，相信会对大家有所帮助。

柱塞计量泵工作原理

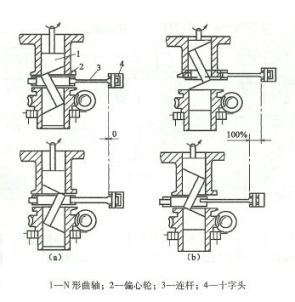

柱塞计量泵的流量调节一般采用柱塞行程调节机构来实现。泵在运转时，可将柱塞行程从最大值无级调节到晟小值，使泵的流量在最大值到零的范围内调节，从而达到调节流量的目的。柱塞行程调节机构的种类较多，现仅介绍常用的N形曲轴调节机构。  N形曲轴调节机构是由N形曲轴与偏心轮相配合构成偏心距，通过连杆带动柱塞往复运动。偏心轮的转动是由电动机通过蜗轮蜗杆使下套筒减速转动，通过下套筒内的滑键带动N形曲轴转动，由于偏心轮是剖分式抱在N形曲轴斜杆上，所以偏心轮与N形曲轴一起转动。

柱塞计量泵的特点：

（1）价格较低；

（2）流量可达76m/h，流量在10%~100%范围内,计量精度可达±1%，压力最大可达350MPa。出口压力变化时,流量几乎不变；

（3）能输送高黏度介质，不适于输送腐蚀性浆料及危险性化学品；

（4）轴封为填料密封，有泄漏，需周期性调节填料。填料与柱塞易磨损，需对填料环作压力冲洗和排放；

（5）无安全泄放装置。

（6）结构简单，维护方便，性价比好。

（7）所有柱塞计量泵均可通过调节冲程长度（装冲程调节器可实现自动调节）和改变电机 频率来控制流量，可实现远程控制。
